Případová studie – průmyslová hala
Projekt výměny staré soustavy osvětlení za novou soustavu se zářivkovými svítidly s T5 zářivkami v průmyslové hale výrobce nábytkářských dýh. Systém řízení a monitoringu svítidel LMS ENERGIS prostřednictvím protokolu DALI.
Základní údaje
- Svítidla zářivková T5 + management osvětlení LMS, 2 DALI sběrnice, celkem je prostřednictvím LMS ovládáno 62 ks svítidel
- 47 ks svítidel 2x54W – hlavní hala, 3 ks svítidel 2x54W – mezisklad – zóna 11 (včetně 2 ks pohybových čidel PIR), spínání 4 ks 4x54W neregulovatelných svítidel prostřednictvím DALI relé
- rozšíření regulace LMS na 8 ks původních instalovaných, autonomně řízených svítidel 4x54W DALI
- 11 samostatných zón s různou intenzitou osvětlení a různými časovými plány
- 3 samostatné ovládací panely s průmyslovými tlačítky v hale
- ovládání prostřednictvím webového rozhraní s přístupem ke cloudovému archívu naměřených dat
- aktivní indikace stavu každého svítidla
- tabulkový přehled spotřeby elektrické energie, přehled úspor elektrické energie díky regulaci LMS
V projektu použité typy DALI regulace
- S příspěvkem denního osvětlení – díky střešním světlíkům, byla navržena a instalována automatická regulace svítidel reagující na příspěvek denního světla – přirozené denní světlo tedy podstatným způsobem snižuje náklady na elektrickou energii.
- Zónová – celá hala a přilehlý mezisklad jsou rozděleny na 11 samostatných zón s různou intenzitou osvětlení a různým systémem regulace
- Časová – v hale se pracuje na 3 směny a zóny a jejich intenzita svícení je v každé směně jiná
- Prostřednictvím pohybových senzorů – v zóně 11 – mezisklad – jsou dvě pohybová čidla – standby režim je na úrovni 30% intenzity a v případě zaznamenaného pohybu se osvětlení zapne na 100%

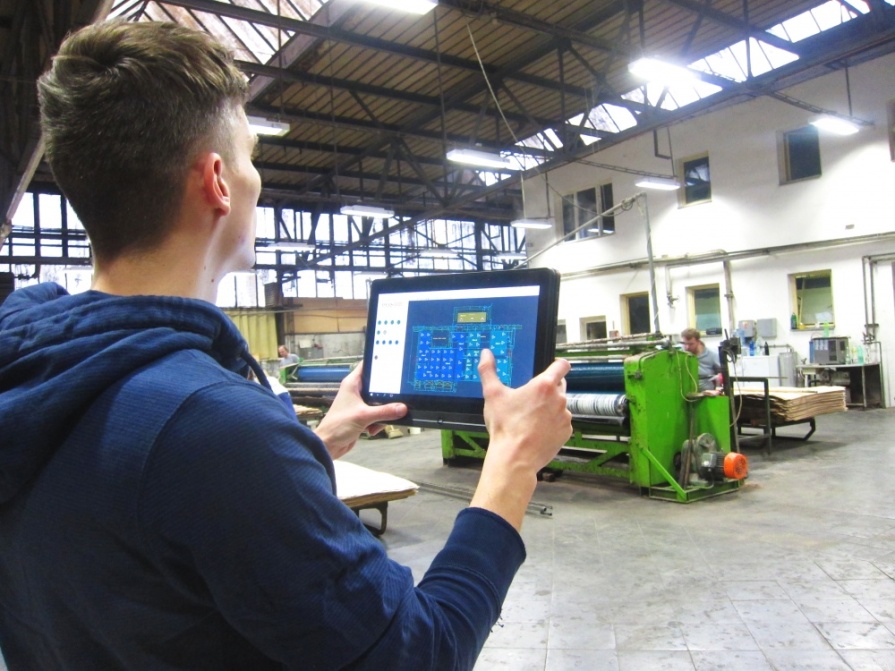

Ovládání prostřednictvím webového rozhraní přes webový prohlížeč

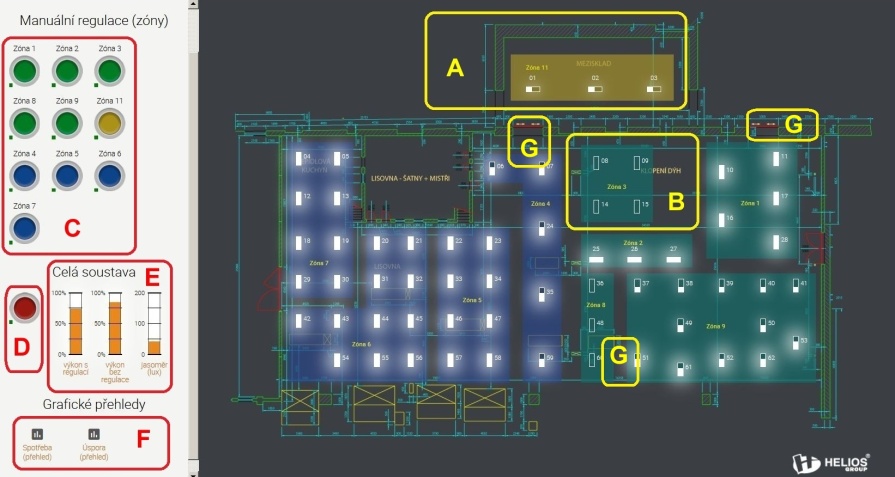

Popis ovládacího webového rozhraní
A – zóna ovládaná pohybovými čidly PIR
B – zóna s neregulovatelnými neDALI svítidly, spínaná (on/off) prostřednictvím DALI relé
C – ovládací panel – designová kopie fyzických ovládacích panelů s průmyslovými tlačítky v hale
D – bezpečnostní „emergency“ tlačítko – v případě havárie, nebo jiné události vypíná LMS regulaci a zapne osvětlení v celé hale na 100%
E – Grafy spotřeby elektrické energie, celkové úspory z regulace, úspory z příspěvku denního osvětlení (možnost uživatelské volby různých typů grafů)
F – ikony odkazující na tabulkové a grafické archivní cloudové přehledy spotřeby ee a úspor ee. (možnost uživatelské volby různých typů ikon a různých přehledů – provozní deníky, poruchy, apod.)
G – Ovládací panely s průmyslovými tlačítky v hale – 3x

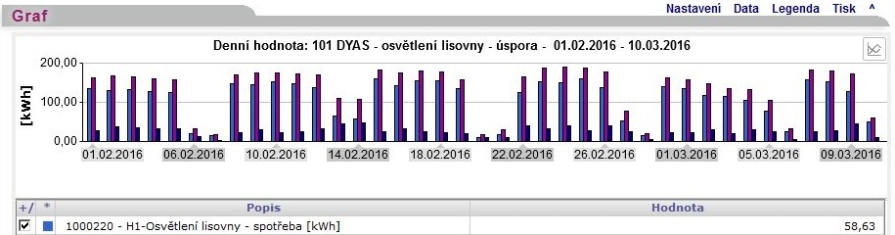

Grafy spotřeby elektrické energie, celkové úspory z regulace, úspory z příspěvku denního osvětlení
Grafy spotřeby a úspor elektrické energie
Rozdělení zón na dvě DALI sběrnice

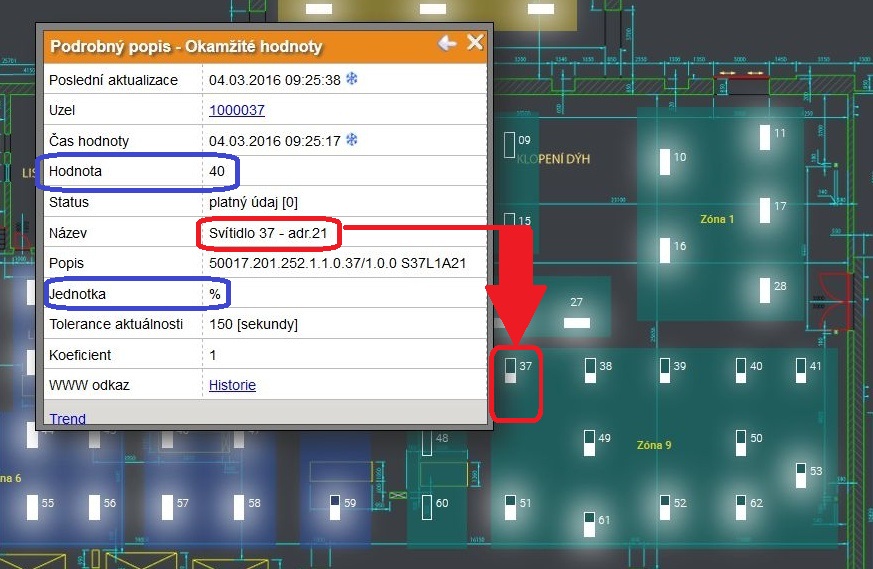

Karta svítidla č. 37 (Možnost nastavení rozdílných % výkonů svítidel v rámci jedné zóny)

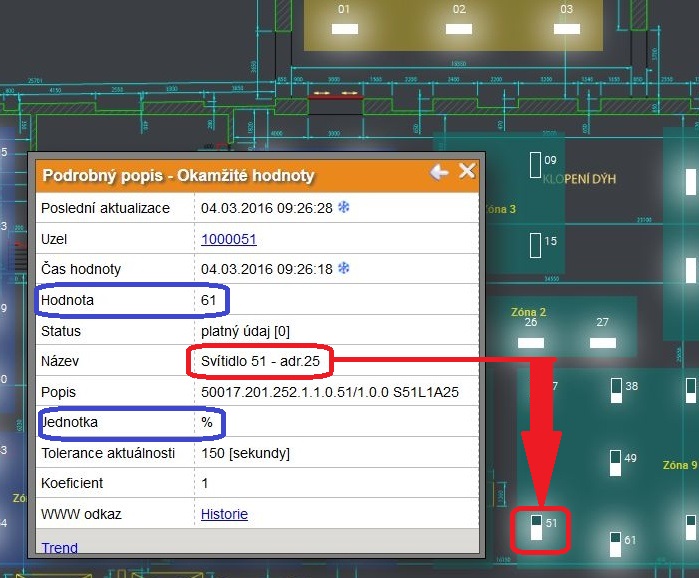

Osvětlení v zóně (č. 9) je nastaveno časovým regulačním plánem v této směně na konstantní udržovanou hladinu 300 luxů. Vzdálenost od stropního světlíku určuje světelný výkon jednotlivých svítidel – svítidlo č. 37, je blíže světlíku, proto na osvětlenost 300 luxů potřebuje pouze 40% svého maximálního výkonu a svítidlo č. 51, které je vzdálenější od světlíku potřebuje na stejnou osvětlenost 300 luxů celkem 61% svého maximálního výkonu.
